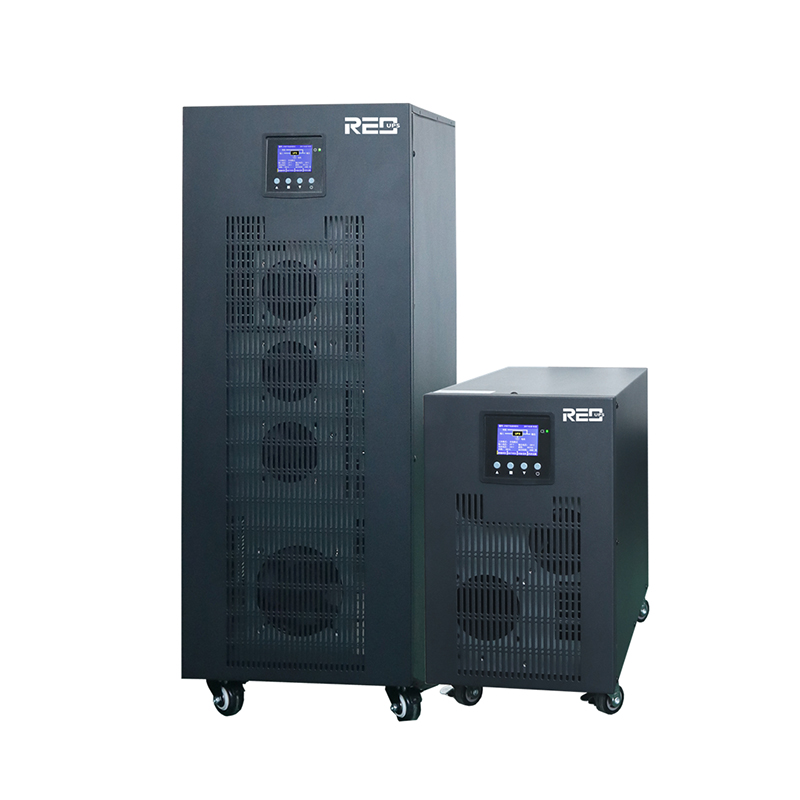

Système bancaire Onduleur en ligne basse fréquence 6~30 kVA

Description courte

Modèle : série GD31 6~30 kVA (triphasé, à transformateur)

La série GD31 est une onduleur en ligne entièrement numérisée, contrôlée par un microcontrôleur européen, triphasée en entrée et monophasée en sortie. Elle fournit une alimentation CA fiable, stable et constante aux équipements informatiques, aux appareils de télécommunication, aux instruments de précision et aux équipements de terminaison de réseau (NTE). Les systèmes d'alimentation sans coupure (UPS) protègent ces appareils contre les pertes de données ou d'informations dues aux coupures, interruptions ou perturbations de courant, et résolvent efficacement les problèmes d'alimentation tels que les surtensions, les creux de tension, les surtensions et sous-tensions temporaires, les décalages de fréquence, les perturbations électriques, les transitoires de commutation et les distorsions harmoniques.

Contactez-nous

Onduleur ISO, onduleur à transformateur, onduleur pour le secteur de la santé, onduleur médical, onduleur hospitalier, fabricant d'onduleurs, onduleur OEM/ODM, onduleur en ligne, sans coupure

Caractéristiques principales

Caractéristiques principales Spécification Images de production Conditionnement FAQ

Clé Caractéristiques

◆ Double conversion en ligne avec contrôle DSP complet

◆ La commande par microcontrôleur assure une fiabilité système accrue

◆ Technologie avancée de redresseur SCR et d'onduleur IGBT.

◆ Structure de double conversion triphasée en ligne.

◆ Adaptation grâce à la technologie de transformateur isolé en sortie

◆ Fonction de redondance numérique parallèle non maître-esclave

◆ Système avancé de gestion de la batterie

◆ Capacité de surcharge élevée

◆ L'autotest de la batterie peut être effectué directement sur l'écran LCD.

◆ Technologie de double conversion en ligne avec transformateur de sortie isolé

◆ Conception de ventilation de l'avant vers l'arrière pour réduire le taux de défauts du produit.

Spécification

Modèle	GD3106	GD3110	GD3115	GD3120	GD3130
Capacité	6 kVA / 4,8 kW	10 kVA/8 kW	15 kVA/12 kW	20 kVA/16 kW	30 kVA/24 kW
MACHINE HÔTE
Transformateur	Transformateur d'isolement de sortie
Rendement global (CA - CA)	>85%
Bruit (à 2 mètres)
Température de fonctionnement	-10 à 40℃
Température de stockage	-25 à 60℃ (sans batterie)
Humidité
Redondance parallèle	Disponible
Démarrage à partir de DC	Disponible
Afficher	Écran LCD : multilingue avec affichage de tous types de messages : état des entrées/sorties, paramètres du mode ECO, température de l’onduleur, état du transformateur, durée de fonctionnement, numéro de série, modèle, structure, historique, test de la batterie. Voyants LED : Indicateur d'état de l'onduleur
Élévation
SAISIR
Tension d'entrée	380/400/415 Vca triphasé
Plage de tension d'entrée	286-475 V CA
Plage de fréquences d'entrée	50 ± 5 % Hz
Démarrage progressif	> 20 secondes
SORTIR
Tension de sortie	200/220/230/240 V CA
Sortie PF	0,8
Régulation de la tension de sortie	220 Vca ± 1 % (pleine charge statique), 220 Vca ± 2 % (variation soudaine de 50 à 0 %)
Fréquence de sortie	50 Hz ± 0,1 % (mode BAT)
Distorsion
Plage de suivi de fréquence	46-54 Hz
Forme d'onde de sortie	Onde sinusoïdale pure
Capacité de surcharge	> 125 % : Plus de 10 min ; > 150 % : Plus de 1 min
Rapport de crête	3:1
BY-PASS
Temps de transfert du contournement statique	0 ms
Plage de dérivation statique	220 Vca (-15 à +15 %)
Gamme de fréquences	Réglable à ±1 Hz, ±2 Hz et ±3 Hz
Contournement -> Temps de transfert INV	2 ms
Vitesse de suivi de fréquence	0,5-2 Hz/s
Contournement de maintenance manuelle	Aucun			Disponible
ALARME
Alarme	Défaut d'alimentation secteur, tension de batterie faible, surcharge, défaut d'onduleur
Muet	Auto
BATTERIE
Tension continue	384 V CC standard (336-384 V CC en option, 28-32 pièces) Les modèles de 10 et 15 kVA peuvent être personnalisés avec une alimentation de 192 V CC et 16 unités.
Courant de charge du modèle standard	5-15A
COMMUNICATION
Port de communication	RS232 (standard) ; /SNMP/RS485/ Contact sec (accessoire en option)
PHYSIQUE
Dimensions L x P x H (mm)	220 x 610 x 715		310 x 670 x 820
Poids net extérieur (kg)	67	74	99	117	125

Les spécifications du produit peuvent être modifiées sans préavis.

Production images

Production et expédition

Production et expédition

Production et expédition

Production et expédition

Produit conditionnement

FAQ

1. Quels modes de paiement acceptez-vous ?

Généralement, un acompte de 30 % est demandé, le solde de 70 % étant dû avant l'expédition. Pour tout autre mode de paiement, veuillez contacter le service commercial.
2. Quel est votre prix et votre quantité minimale de commande (MOQ) ?

- Notre rapport coût-performance global est le meilleur du secteur des alimentations UPS, et la quantité minimale de commande est flexible.
3. Quelle est la plage de tension d'entrée de vos systèmes UPS ?

Nos systèmes UPS prennent en charge deux plages de tension d'entrée : 55 à 145 V pour les modèles 120 V et 90 à 300 V pour les modèles 220 V.
4. L'onduleur peut-il être utilisé avec un générateur ?

- Oui, nos systèmes UPS sont compatibles avec la plupart des générateurs, mais il est recommandé de vérifier la stabilité de la tension de sortie du générateur.
5. Quelle est la durée de vie typique de la batterie de vos unités UPS ?

- La durée de vie de la batterie varie généralement de 3 à 5 ans, en fonction de l'utilisation et des conditions environnementales.
6. Combien de temps l'onduleur fournit-il une alimentation de secours ?

L'autonomie varie selon le modèle et la charge. Le modèle standard avec batteries internes ne tient que quelques minutes, tandis que le modèle à longue autonomie avec batteries externes peut tenir plusieurs heures.
7. L'onduleur est-il adapté à une utilisation en extérieur ?

La plupart de nos systèmes d'alimentation sans coupure (UPS) en ligne haute fréquence sont conçus pour une utilisation en intérieur. Si vous avez besoin d'un système UPS pour l'extérieur, veuillez consulter notre modèle de la série HQ11.
